Сказ о том, как два Radeon X1950Pro (CrossFire) одну GeForce 8800GTS победили

MSI X1950 Pro

Про оформление упаковки MSI X1950 Pro и говорить нечего, настолько все стандартно. Что интересно, коробка сделана вообще под всю серию видеоадаптеров X1950, а в нашем конкретном случае расположенный справа набор лейблов с характеристиками видеокарты вообще является наклейкой. Эстеты могут поморщиться, но мы, простые покупатели, знаем, что стандартные решения при массовом производстве экономят кучу денег производителю, а значит и цены он сильно задирать не должен.

Обратная сторона коробки также стандартно оформлена. Отметим необходимые требования – блок питания от 450 Вт, обеспечивающий по линии 12В ток силой не меньше 30А. Для двух видеокарт в CrossFire требования возрастают до 550 Вт суммарной мощности блока питания и 38А по линии 12В. Что касается режима CrossFire, то для его включения понадобятся – материнская плата с поддержкой данной технологии, две видеокарты X1950 Pro и соединительные мостики, в количестве двух штук - обязательно. Без мостиков режим CrossFire включить не удастся, мы проверяли.

В комплект поставки входят:

• адаптер HDTV-out
• адаптер S-Video-out
• переходник DVI/D-SUB - 2 шт.
• переходник дополнительного питания
• кабель S-Video
• мостик для CrossFire
• диск с драйверами и фирменными утилитами
• диск Star DVD Family с утилитами для работы с DVD от CyberLink
• диск с игрой TOCA Race Driver 3
• руководство по быстрой установке

Видеокарта занимает два стандартных слота PCI, оснащена двумя разъемами Dual-Link DVI и видеовыходом. Уже стало традицией, что каждый из производителей видеокарт X1950 Pro оснащает свое изделие кулером собственного изготовления. К изучению его конструкции мы еще вернемся, а пока посмотрим на внешний вид видеокарты MSI X1950 Pro.

Компоновка видеокарты выглядит стандартно. Кулер охлаждает только видеопроцессор. Чипы памяти охлаждаются собственными радиаторами.

Обратная сторона PCB очень похожа на то, что мы видели у всех остальных видеоплат X1950 Pro.

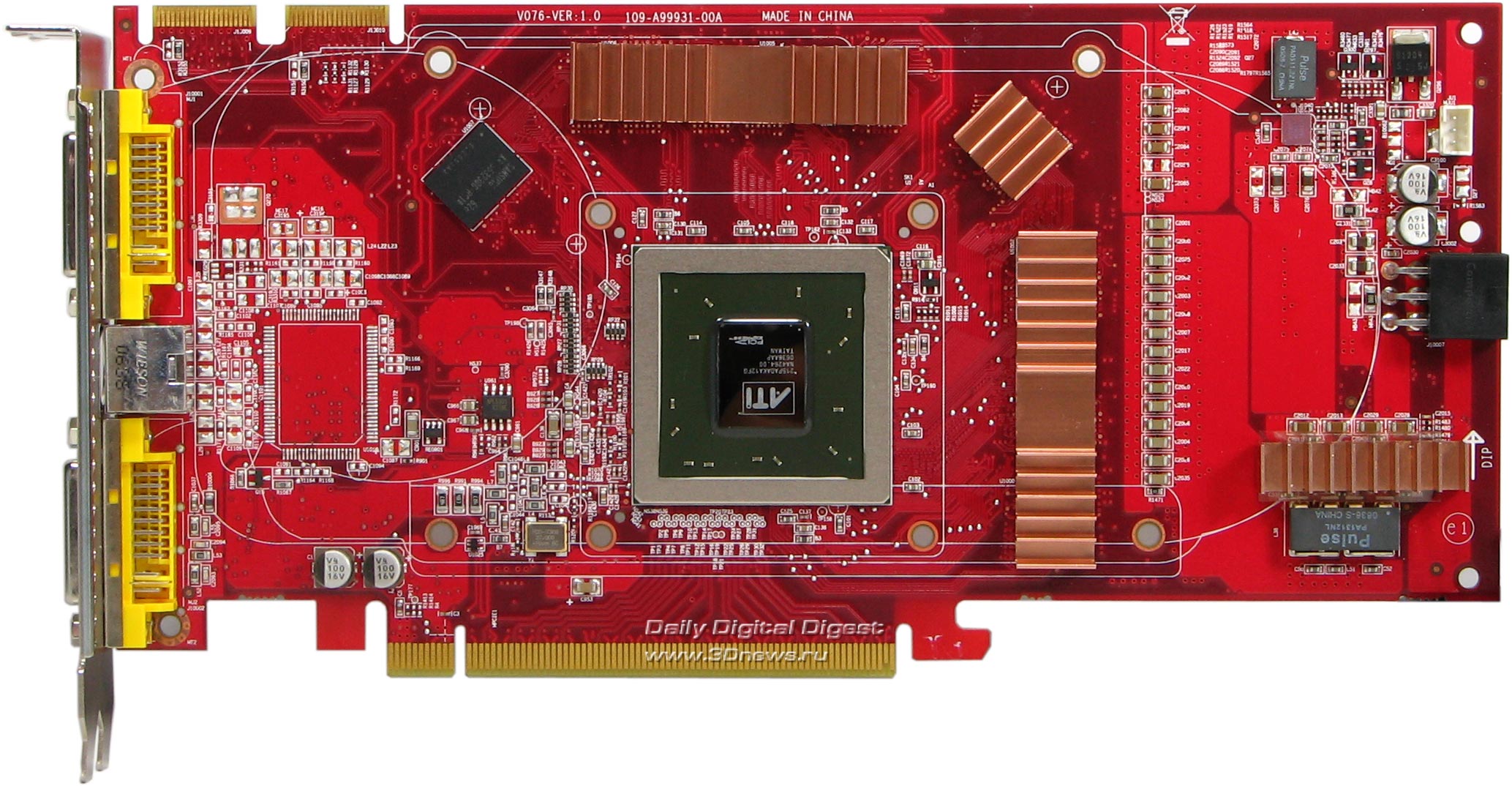

Так и есть, со снятым кулером становится очевидно, что использована референсная PCB. Отсутствие радиатора на крайнем левом чипе видеопамяти не брак, мы отклеили его для «фотосессии».

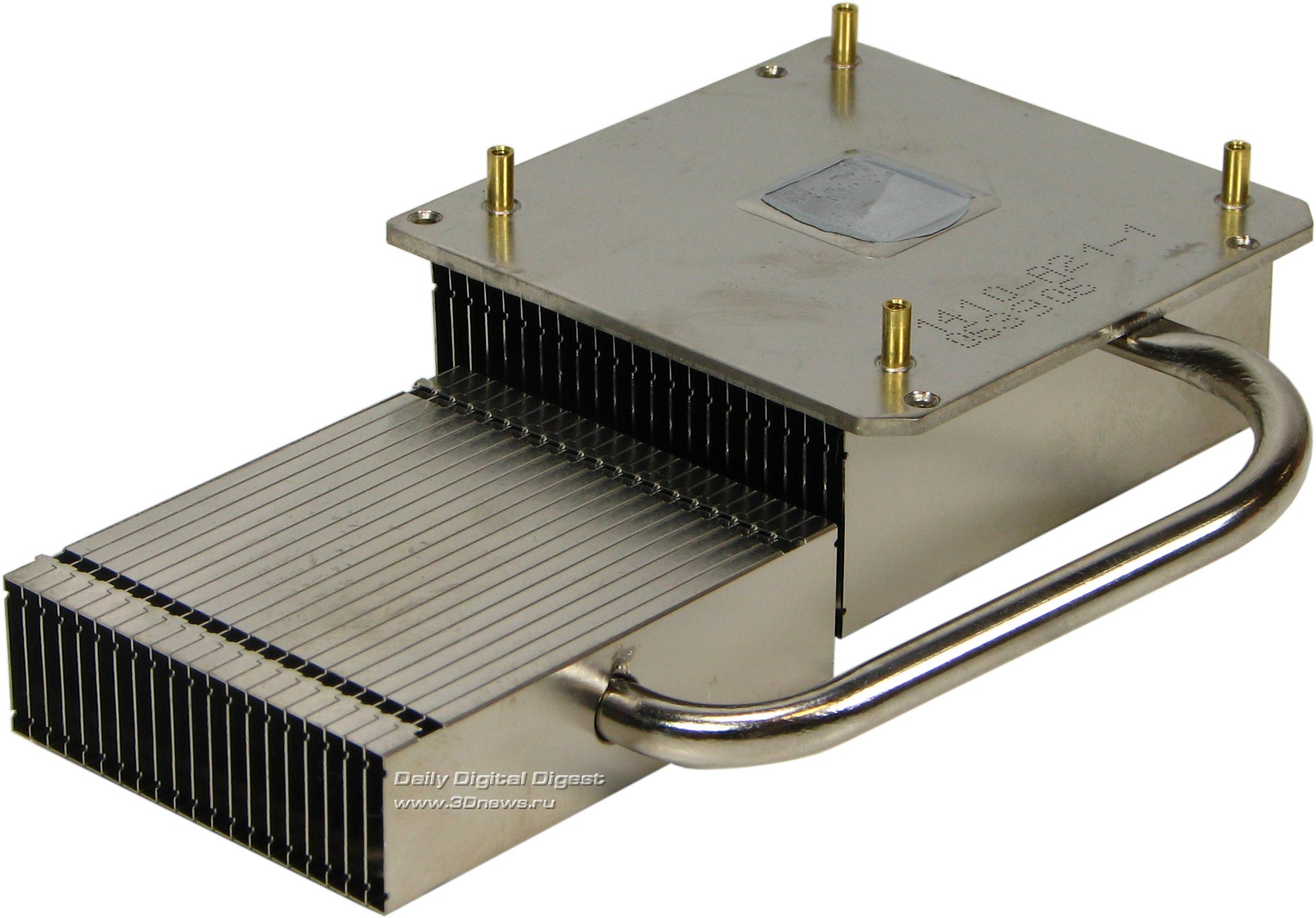

Как видно из фото, радиатор кулера состоит из двух частей, соединенных тепловой трубкой. Материал обеих частей радиатора – алюминиевый сплав. Видимо поэтому, для подстраховки, было решено дополнить радиатор GPU вторым радиатором при помощи тепловой трубки. Таким образом удается значительно увеличить эффективную площадь теплоотвода и улучшить температурный режим видеопроцессора.

Под кулером скрывается наш хороший знакомый – чип RV570, работающий на рекомендованной для него частоте – 580 МГц.

Видеопамять тоже не преподнесла сюрпризов. Общий объем памяти на видеокарте MSI X1950 Pro равен 256 Мб и набран восемью микросхемами стандарта DDR3 производства Samsung. Время выборки равно 1,4 нс, что соответсвует номинальной частоте 1400 МГц DDR. На этой частоте видеопамять и работает.
