ENERMAX LIBERTY 500W
Является ли модель «Либерти 500» лайт-версией рассмотренного выше «Инфинити 650» или же, наоборот, «Инфинити 650» вышел как хард-версия «Либерти 500» – сказать сложно. Строго говоря, это один и тот же блок питания, отличающийся внутри линейки лишь мощными ключевыми элементами. Хотя даже импульсные трансформаторы применены в обеих моделях одни и те же.
Принимая во внимание этот родственный факт, мы не будем подробно рассматривать конструкционные ходы, а обратим внимание лишь на различия боков питания. Начинаются эти различия с упаковки:
 |
 |
| Блок питания ENERMAX LIBERTY 500W в упаковке |
Видимо, в целях компенсации проигрыша по заявленной мощности в модели «Либерти 500» дополнительные провода выходных терминалов заботливо уложены в виниловую сумку наподобие сумки для монтажного инструмента. Однозначно приветствуем такое двойное назначение упаковочной тары, её «вторую жизнь»:
 |
| Подсумок с кабелями |
Внешне же блок питания выглядит как его старший собрат:
 |
 |
 |
 |
 |
| Внешний вид ENERMAX LIBERTY 500W |
Да и внутреннее его устройство абсолютно идентично модели «Инфинити 650»:
 Оригинальный файл |

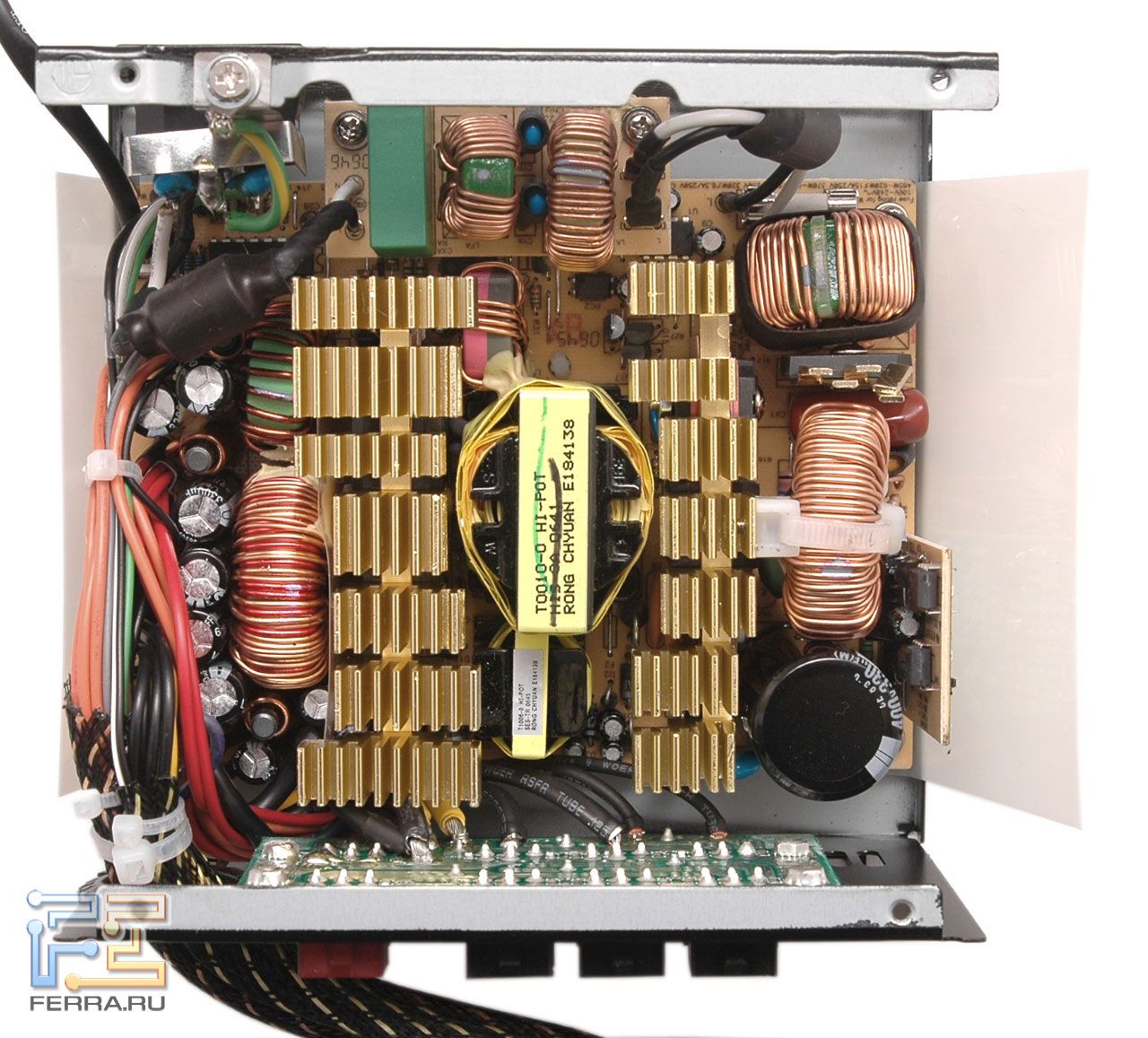

| Монтажная плата ENERMAX LIBERTY 500W |
Единственное отличие, по которому можно разделить монтажные платы этих блоков питания, это цвет радиаторов охлаждения. Всё остальное – один в один.
Думаем, мы достаточно полно осветили конструкционные особенности и дизайнерские решения, применённые во всех трёх рассмотренных блоках питания. Переходим к результатам испытаний.
Тестирование блоков питания
Испытания проводились при помощи специально изготовленного в нашей лаборатории стенда для мучения питателей, который позволяет, изменяя нагрузки по шинам, одновременно отслеживать все параметры питающих шин. Вот какие результаты мы получили.
- Все три блока питания при работе в 100%-ном цикле не давали просадки мощности, честно держали нагрузку.
- Уровень шума у всех трёх блоков питания примерно одинаковый и очень низкий. Даже при 100%-ном цикле.
- После продолжительной работы под полной нагрузкой в 100%-ном цикле ни один блок питания из трёх не подавал признаков выхода на критические тепловые режимы работы радиоэлементов, запах перегретой электроники полностью отсутствовал.
Ну а теперь немного цифр. Начнём с блока питания FSP Epsilon 450W.
Таблица 1. Нагрузочные характеристики FSP Epsilon 450W
|
Мощность (%) |
100% |
90% |
70% |
50% |
20% |
|
Мощность (ватт) |
454,6 |
409,1 |
318,2 |
227,3 |
90,9 |
|
Мощность нагрузки 100%, ватт |
70,9 |
59,1 |
300,0 |
9,6 |
15,0 |
|
Ток при нагрузке 100%, ампер |
21,5 |
11,8 |
25,0 |
0,8 |
3,0 |
|
Напряжение при нагрузке 100%, вольт |
3,32 |
4,99 |
12,29 |
12,00 |
4,94 |
|
Мощность нагрузки 90%, ватт |
63,8 |
53,2 |
270,0 |
8,6 |
13,5 |
|
Ток при нагрузке 90%, ампер |
19,3 |
10,6 |
22,5 |
0,7 |
2,7 |
|
Напряжение при нагрузке 90%, вольт |
3,32 |
5,00 |
12,28 |
12,03 |
4,95 |
|
Мощность нагрузки 70%, ватт |
49,6 |
41,4 |
210,0 |
6,7 |
10,5 |
|
Ток при нагрузке 70%, ампер |
15,0 |
8,3 |
17,5 |
0,6 |
2,1 |
|
Напряжение при нагрузке 70%, вольт |
3,33 |
5,03 |
12,25 |
12,04 |
4,99 |
|
Мощность нагрузки 50%, ватт |
35,5 |
29,5 |
150,0 |
4,8 |
7,5 |
|
Ток при нагрузке 50%, ампер |
10,7 |
5,9 |
12,5 |
0,4 |
1,5 |
|
Напряжение при нагрузке 50%, вольт |
3,33 |
5,06 |
12,24 |
12,12 |
5,03 |
|
Мощность нагрузки 20%, ватт |
14,2 |
11,8 |
60,0 |
1,9 |
3,0 |
|
Ток при нагрузке 20%, ампер |
4,3 |
2,4 |
5,0 |
0,2 |
0,6 |
|
Напряжение при нагрузке 20%, вольт |
3,33 |
5,11 |
12,20 |
12,13 |
5,10 |
ENERMAX INFINITI 650W показал следующие результаты:
Таблица 2. Нагрузочные характеристики ENERMAX INFINITI 650W
|
Мощность (%) |
100% |
90% |
70% |
50% |
20% |
|
Мощность (ватт) |
650,2 |
585,2 |
455,1 |
325,1 |
130,0 |
|
Мощность нагрузки 100%, ватт |
45,5 |
54,5 |
528,0 |
7,2 |
15,0 |
|
Ток при нагрузке 100%, ампер |
13,8 |
10,9 |
44,0 |
0,6 |
3,0 |
|
Напряжение при нагрузке 100%, вольт |
3,34 |
5,07 |
12,23 |
11,39 |
4,95 |
|
Мощность нагрузки 90%, ватт |
40,9 |
49,1 |
475,2 |
6,5 |
13,5 |
|
Ток при нагрузке 90%, ампер |
12,4 |
9,8 |
39,6 |
0,5 |
2,7 |
|
Напряжение при нагрузке 90%, вольт |
3,34 |
5,08 |
12,23 |
11,40 |
4,97 |
|
Мощность нагрузки 70%, ватт |
31,8 |
38,2 |
369,6 |
5,0 |
10,5 |
|
Ток при нагрузке 70%, ампер |
9,6 |
7,6 |
30,8 |
0,4 |
2,1 |
|
Напряжение при нагрузке 70%, вольт |
3,34 |
5,08 |
12,24 |
11,39 |
5,02 |
|
Мощность нагрузки 50%, ватт |
22,7 |
27,3 |
264,0 |
3,6 |
7,5 |
|
Ток при нагрузке 50%, ампер |
6,9 |
5,5 |
22,0 |
0,3 |
1,5 |
|
Напряжение при нагрузке 50%, вольт |
3,34 |
5,10 |
12,24 |
11,36 |
5,06 |
|
Мощность нагрузки 20%, ватт |
9,1 |
10,9 |
105,6 |
1,4 |
3,0 |
|
Ток при нагрузке 20%, ампер |
2,8 |
2,2 |
8,8 |
0,1 |
0,6 |
|
Напряжение при нагрузке 20%, вольт |
3,36 |
5,12 |
12,24 |
11,37 |
5,12 |
Ну и последний блок, ENERMAX LIBERTY 500W:
Таблица 3. Нагрузочные характеристики ENERMAX LIBERTY 500W
|
Мощность (%) |
100% |
90% |
70% |
50% |
20% |
|
Мощность (ватт) |
506,2 |
455,6 |
354,3 |
253,1 |
101,2 |
|
Мощность нагрузки 100%, ватт |
48,3 |
51,7 |
384,0 |
7,2 |
15,0 |
|
Ток при нагрузке 100%, ампер |
14,6 |
10,3 |
32,0 |
0,6 |
3,0 |
|
Напряжение при нагрузке 100%, Вольт |
3,34 |
5,08 |
11,86 |
12,02 |
4,96 |
|
Мощность нагрузки 90%, ватт |
43,4 |
46,6 |
345,6 |
6,5 |
13,5 |
|
Ток при нагрузке 90%, ампер |
13,2 |
9,3 |
28,8 |
0,5 |
2,7 |
|
Напряжение при нагрузке 90%, вольт |
3,34 |
5,09 |
11,88 |
12,02 |
4,98 |
|
Мощность нагрузки 70%, ватт |
33,8 |
36,2 |
268,8 |
5,0 |
10,5 |
|
Ток при нагрузке 70%, ампер |
10,2 |
7,2 |
22,4 |
0,4 |
2,1 |
|
Напряжение при нагрузке 70%, вольт |
3,34 |
5,10 |
11,93 |
12,02 |
5,10 |
|
Мощность нагрузки 50%, ватт |
24,1 |
25,9 |
192,0 |
3,6 |
7,5 |
|
Ток при нагрузке 50%, ампер |
7,3 |
5,2 |
16,0 |
0,3 |
1,5 |
|
Напряжение при нагрузке 50%, вольт |
3,34 |
5,10 |
11,96 |
12,03 |
5,08 |
|
Мощность нагрузки 20%, ватт |
9,7 |
10,3 |
76,8 |
1,4 |
3,0 |
|
Ток при нагрузке 20%, ампер |
2,9 |
2,1 |
6,4 |
0,1 |
0,6 |
|
Напряжение при нагрузке 20%, вольт |
3,36 |
5,11 |
12,02 |
12,03 |
5,15 |
Подводя итоги
Мы рассказали вам о трёх наиболее интересных, на наш взгляд, блоках питания «среднего класса». Разумеется, слово «средний» применено здесь не в смысле «средненький-серенький». Это вовсе не умаление достоинств питателей, а скорее проведение аналогии с так называемым средним классом населения, который составляет основную движущую силу экономики. Рабочие слоники, призванные трудиться без сна и отдыха на своих местах и при этом с честью выполнять вверенный им фронт работ.
Все испытанные сегодня блоки показали себя с наилучшей стороны. Это надёжные, качественные изделия, не лишённые некоторого, скажем так, обаяния. И надо отдать должное инженерам и дизайнерам фирм-изготовителей – они потрудились на славу и в очередной раз явили миру очень достойный продукт.
Думается нам, эти «питатели» можно смело рекомендовать для применения в самых различных системах – от офисных рабочих станций и простеньких «домохозяйских» компьютеров до средних игровых станций и даже серверов малых рабочих групп.
В общем, мы довольны сегодняшним тестированием, которое хоть и не явило нам каких-либо откровений, но в очередной раз подтвердило репутацию FSP Group и Enermax.
И это приятно осознавать.
За отличное качество изготовления и работы блоки питания ENERMAX LIBERTY 500W и ENERMAX INFINITI 650W награждаются медалью Ferra Approved.
Автор: Антон Воейков
Иcточник: Ferra.ru
Опубликована - 11.12.2007
